案例介紹

高分子材料企業生產線上需對發泡反應釜和熱壓機進行精確控溫。發泡反應釜要求120-150℃的穩定溫度環境，熱壓機則需四個獨立溫區分別控制在320℃、300℃、340℃和330℃。

案例現場

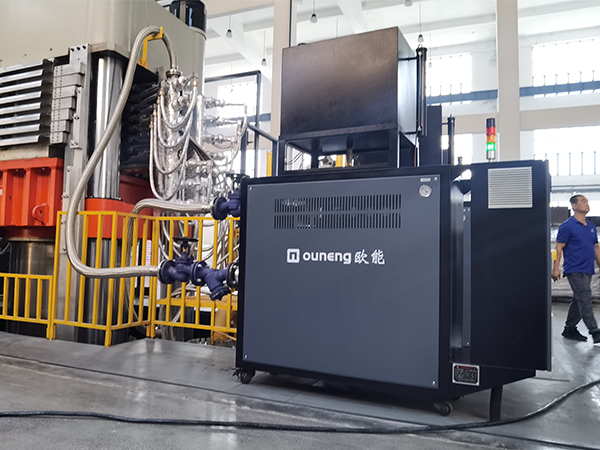

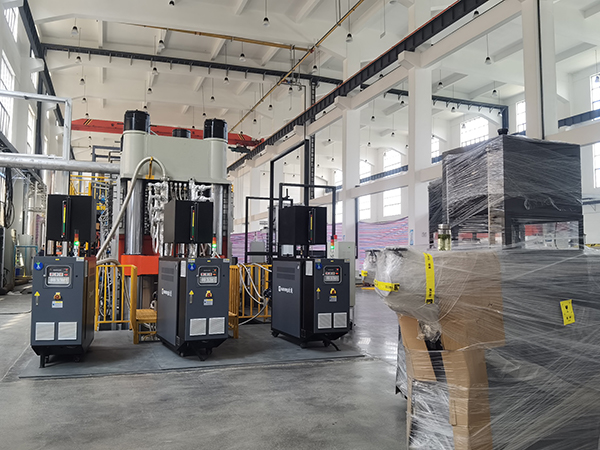

高分子材料生產線油式高溫模溫機

選用設備

產品名稱：油式高溫模溫機

機器型號：EUOT

溫控范圍：常溫~300°C

傳熱媒介：導熱油

控溫精度：PID±0.5℃

出力選擇：交流接觸器

加熱功率：96KW（可定制）

案例特點

采用多臺300℃和350℃油式高溫模溫機組合方案。針對發泡工藝，將兩臺96kW模溫機串聯使用，通過單泵驅動多機系統，確保導熱油在反應釜和油浴機間循環時的壓力穩定。

熱壓機采用四臺350℃模溫機獨立控溫，每臺設備配置壓力變送器，實現各溫區±1℃的精度控制。

油式高溫模溫機采用PLC+PID算法，實時監測出口油溫并調節加熱功率。操作界面集成工藝流程顯示、多段溫控曲線設定、故障報警等功能，支持遠程監控。針對高溫工況，膨脹罐設計采用氮封保護，300℃機型預留多機串聯接口，350℃機型則采用獨立循環回路。
