案例介紹

在醫療器械制造領域，碳纖維復合材料因輕量化、高強度的特性被廣泛用于骨科支具、手術器械等產品。模壓成型是該類材料的關鍵工藝，其固化過程對溫度曲線有嚴格需求，需通過模溫機實現分段控溫。

醫療器械企業采用碳纖維模壓工藝時，需要對模具加熱，材料為碳纖維預浸料。工藝要求分四階段控溫：第一階段180℃（升溫0.5小時+保溫0.5小時），第二階段230℃（升溫0.6小時+保溫0.3小時），第三階段210℃（升溫0.5小時+保溫0.2小時），最后30℃降溫（2小時）。

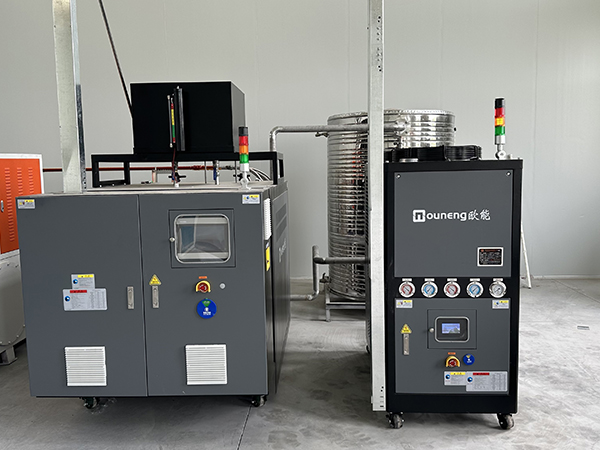

案例現場

復合材料模具加熱碳纖維模壓模溫機

選用設備

產品名稱：雙機一體模溫機

機器型號：EUOTD

溫控范圍：常溫~300°C

傳熱媒介：導熱油

控溫精度：PID±0.5℃

出力選擇：交流接觸器

加熱功率：48KW（可定制）

案例特點

采用了碳纖維模壓模溫機加一臺冷水機，溫度傳感器將模具實時溫度反饋至PLC，通過PID算法動態調節加熱功率。高溫段（230℃）采用耐高溫導熱油循環，避免介質結焦；降溫階段通過板式換熱器快速導走熱量；每套模具獨立控溫回路，避免相互干擾，設備支持遠程控制功能。

實際運行數據顯示，模具各階段溫度波動控制在±1℃內，升溫速率偏差小于5%，滿足碳纖維階梯式固化的工藝要求。
