案例介紹

電子科技企業主要從事電機性能測試，其測試平臺配備液壓站，油箱容積1m³。測試過程中，液壓油溫度波動直接影響電機測試數據的準確性，因此需對油溫進行精確控制。

測試工藝要求液壓油初始溫度需快速升至40℃，但在電機持續運行后，液壓系統因摩擦及負載會產生額外熱量，油溫可能超過50℃。此時需切換為制冷模式，將油溫穩定在40℃~50℃范圍內，控溫精度需達到±1℃。

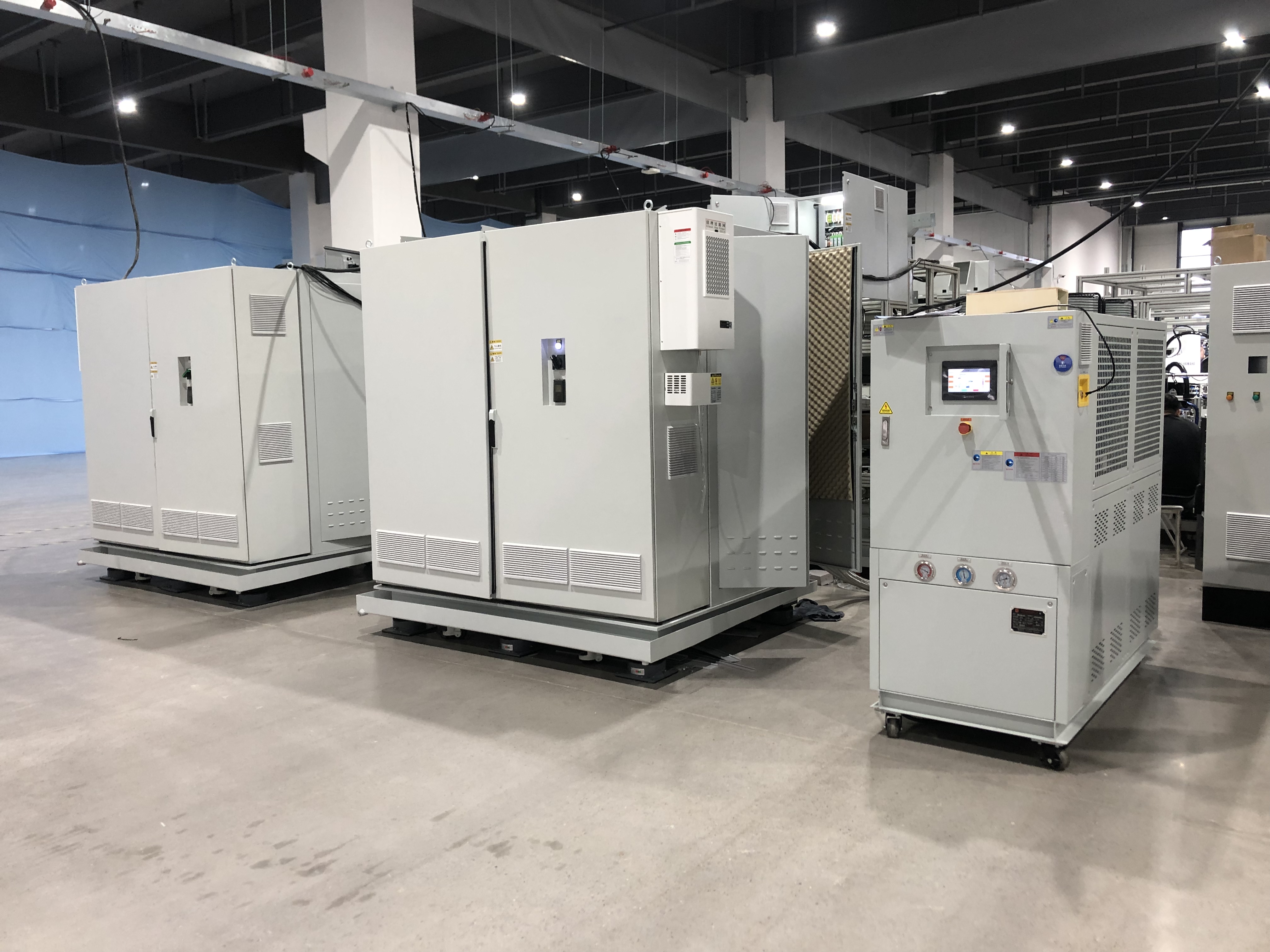

案例現場

液壓站電機性能測試?yán)錈嵋惑w油溫機

選用設備

產品名稱：冷熱一體油溫機

機器型號：EUR

溫控范圍：-20~400°C

傳熱媒介：導熱油

控溫精度：PID±0.5℃

出力選擇：交流接觸器

加熱功率：100-2400KW（可定制）

案例特點

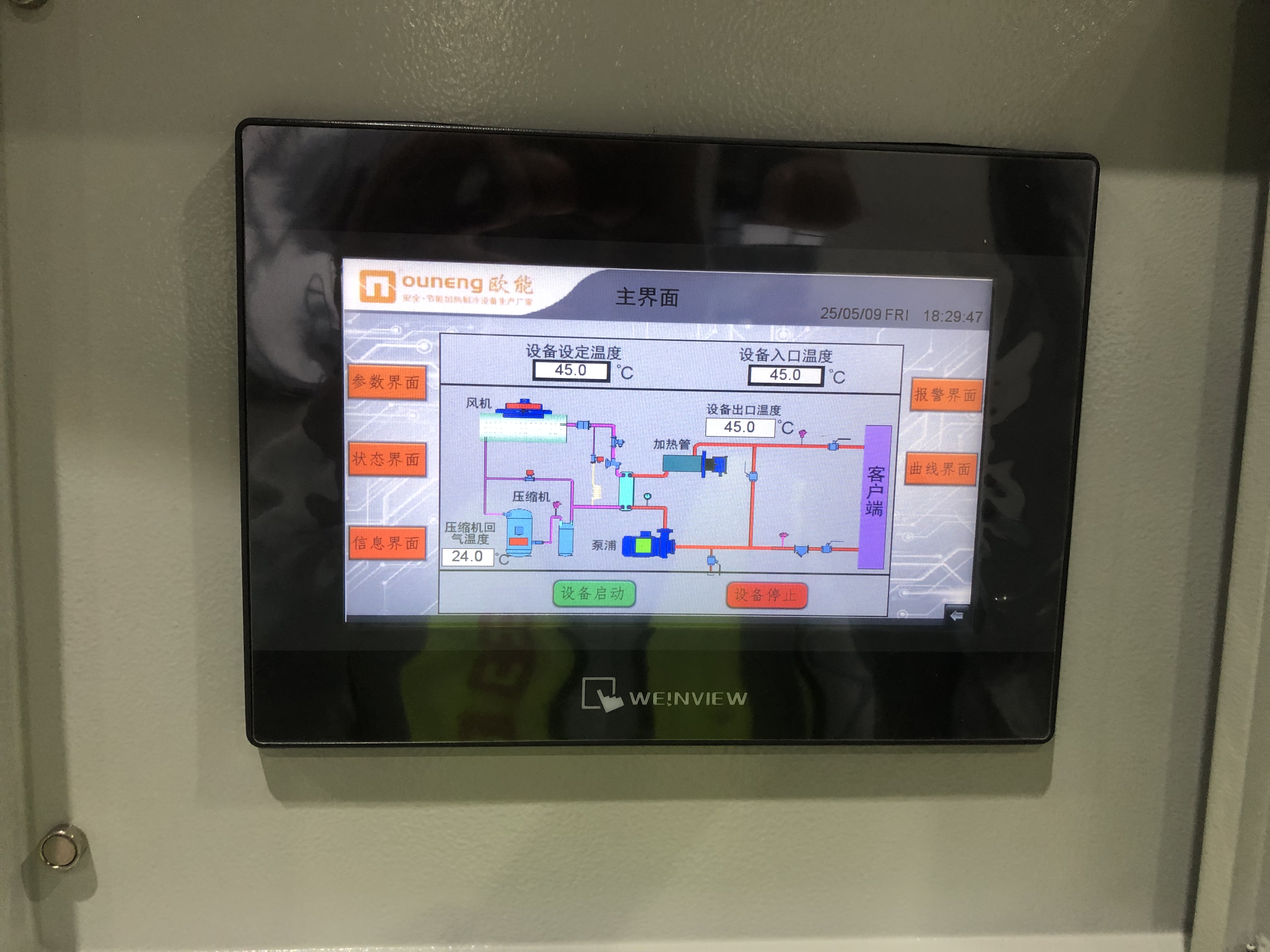

針對這一需求，選用了冷熱一體油溫機，具備加熱與制冷雙功能。設備加熱功率24KW，可快速將油溫提升至設定值；制冷部分采用12匹壓縮機，確保后續熱量累積時能有效降溫。控溫系統采用歐姆龍PLC和觸摸屏，實現溫度設定、數據監控及遠程操作，同時實時反饋設備運行狀態。

實際運行中，該方案解決了液壓油初始升溫與持續冷卻的雙重需求，溫度穩定性完全符合測試要求，提升了測試效率和數據可靠性。
